J.E. StorkAir Comfofan S hygro vochtsensorprint 400300101

157,30 99,99

Excl. BTW: 82,64

Beschikbaarheid:
1
Model:
Comfofan S hygro printplaat 400300101

Nog niet beoordeeld
Beoordeel

Omschrijving






1. Open de ventilator
A. Haal de stekker uit het stopcontact.
B. Verwijder de borgingpin met behulp van een platte schroevendraaier.
C. Draai het deksel zodat de uitsparing in het midden gelijk valt met de nok.
D. Verwijder de deksel.





2. Boren voorbereiden
A. Zoek het juiste nokje.
B. Controleer of er een gat in zit. Af fabriek vanaf productiedatum juni 2018.

Geen gat - ga naar stap 3.
Wel een gat - ga naar stap 4.





  3. Boren
A. Pak een 4mm metaalboor.
B. Klem de boor in de boorkop zodat de boor 20 mm uit de boorkop steekt. Of gebruik een andere borging op 20 mm afstand.
C. Boor een gat midden in de bestaande nok.

letop.PNG Te ver boren kan de ventilator vleugel beschadigen!





6. Werking controleren

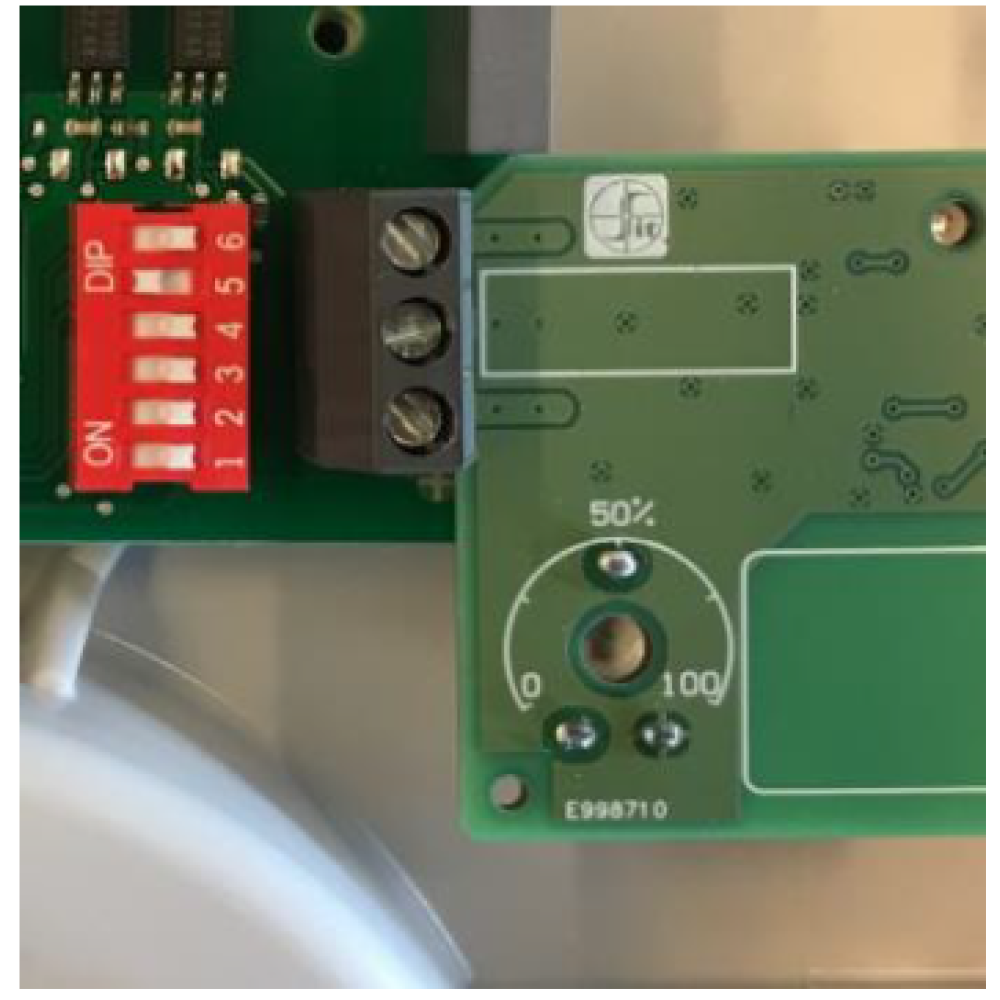

4. Print plaatsen
A. Plaats de print schuin in het 0-10V aansluitblok.
B. Kantel de print zodat het schuim om het uitgeboorde nokje valt.
C. Draai de schroefjes van het aansluitblok vast.


  5. Print instellen
A. Zet DIP 5 op ON.
B. Verstel, indien gewenst, de maximum waarde van de vochtsensor. Af fabriek: 50% (=5V).
C. Doe de stekker in het stopcontact.
